Sehr geehrte Damen und Herren!

Ihrer Aufmerksamkeit wird die kurze Beschreibung der Konstruktion der Windturbine mit der senkrechten Achse des Drehens vorgeschlagen.

Falls die Ideen, die in die entwickelte Konstruktion gelegt sind, Ihnen das Interesse oder die kritischen Bemerkungen erwecken, bitte ich Sie, sich mit mir in Verbindung zu setzen. Ich kann Ihnen den Prototyp der Windturbine anbieten. Die Maße des Prototyps: die Höhe 3 Meter, der Durchmesser die 3,5 Meter.

Gilman’s Windturbine

Gilmans Windturbine mit variabler Geometrie des Flügels und Ringkerndrehstabilisator!

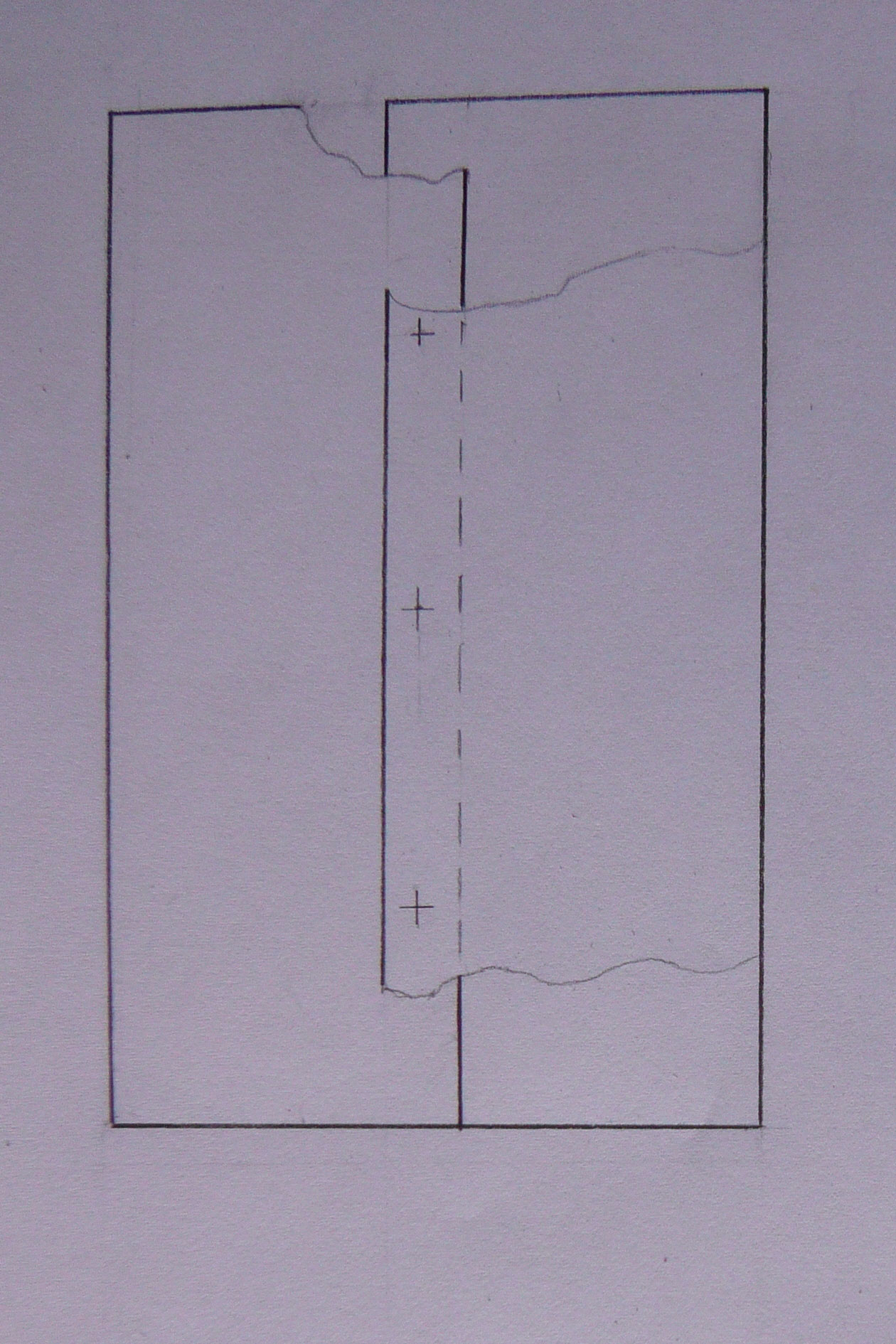

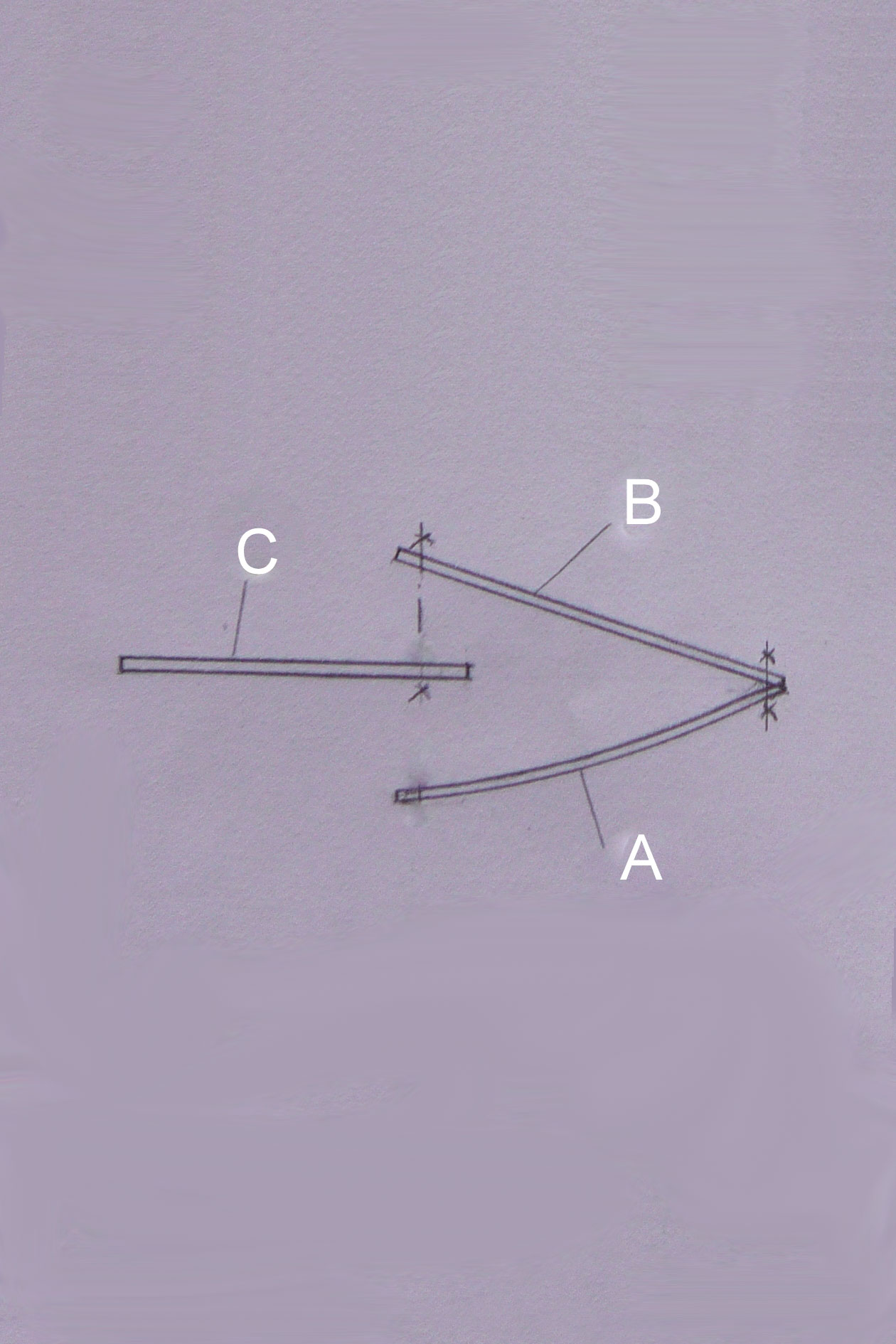

Für die Windturbinen mit senkrechten Achse des Drehens wird die Flugel vorgeschlagen, die aus drei Membranen besteht: A, B und C. Konstruktion der Flügel ist schematisch auf der Zeichnung dargestellt:

In allen Phasen des Drehens wirkt der Wind auf die äußerlichen und inneren Oberflächen der Membranen ein. So nimmt die Fläche zu, auf die der Wind einwirkt. Die resultiеrende Kraft des Windes ist dem Endpunkt des Radius der Turbine angewendet. Solche Konstruktion vergrößert den Drehmoment. Die Anordnung der Membran C verhältnismäßig Membranen A und B lässt zu, die Windströmung umzudrehen und schafft somit den zusätzlichen Luftzug für die Schaufeln in den entsprechenden Phasen des Drehens. Wenn die Membran A mit dem Gelenk versehen sein wird, so kann sie sich von der Membran C entfernen oder, je nach der Richtung des Windes, sich ihr nähern. Solche Veränderung der Geometrie der Schaufel in verschiedenen Phasen des Drehens erhöht Wirkungsgrad der Windturbine. Als Stoßdampfer zwischen Membranen A und C, und gleichzeitig für die Beschränkung der Bewegung der Membran A, sind die in die Membranen eingebauten Magneten verwendet. Zur Stabilisierung der Drehung des Generators und zur Erhöhen der vertikalen Standfestigkeit wird ein Schwungrad verwendet, welches eine ringförmige Schale gefüllt mit einem Frostschutzmittel darstellt. Nach dem Start der Windturbine setzt sich die Flüssigkeit im Schlauch allmählich in Bewegung, dabei ist der Verlust der Windenergie gering. Erreicht die Geschwindigkeit der bewegenden Flüssigkeit die Geschwindigkeit des bewegenden Schlauchs, wird die Bewegung der Flüssigkeit im Schlauch mit Hilfe eines gravitativ funktionierendes Ventils gesperrt. So bilden die Kamera und die Flüssigkeit einheitlich eine Einrichtung, die beim starken Abschwächung des Windes, hilft der Windturbine weiter im Betrieb zu bleiben. Für die noch mehr wirksame Umwandlung der Windenergie in die Elektrische wird es vorgeschlagen, zusätzlich die magnetischen Lager zu verwenden. Es wird zulassen, den Druck des Rotors des Generators auf das axiale Traglager der Anlage zu verringern und damit die Drehzahl des Generators vergrößern.

Es gibt noch eine konstruktive Besonderheit, um die Effektivität der Windturbine zu erhöhen und die zusätzliche kostenlose Elektroenergie mittels Sonnenenergie zu gewinnen. Dazu wird auf der Windturbine ein Dach montiert, das aus sechs Paneelen besteht. Jedes Paneel besteht aus einem gleichschenkligen Dreiecks. Auf dem Bild ist es sichtbar, dass ein Eck jedes Paneels aufgehoben ist. Diese Dachkonstruktion ermöglicht den Start bei geringer Windgeschwindigkeit und macht keinen Widerstand gegen die Drehung der Turbine bei hohen Windgeschwindigkeiten. So können diese Paneele die Sonnenenergie in elektrische umwandeln.Man bekommt damit eine Quelle der erneuerten Energie. Für den Fall sehr starken Windes fallen diese Paneele herab, und es wird somit ein flaches sechseckige Dach entstehen. Die Seitenränder der Windturbine schließen die Jalousie, und die Turbine ist fertig, den natürlichen Anomalien entgegenzuwirken.

Aus dem obengenannten ist es offenbar, dass es das hohe Potential der Entwicklung des angebotenen Systems gibt. Und mit Hilfe der Software kann man die gesteuerte Quelle der erneuerbaren Energie bekommen.

Die dargestellte Konstruktion der Windturbine mit der senkrechten Achse des Drehens ist von Ingenieur Gilman entwickelt.
